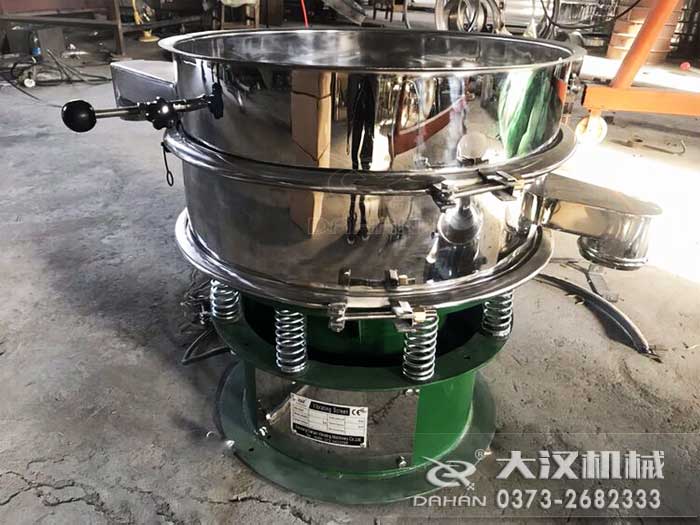

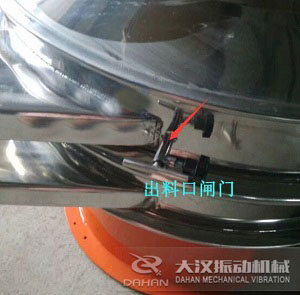

該機為直徑1000mm的一層兩出口不銹鋼旋振篩，上出料口加閘門，底座采用噴塑工藝處理不生銹。

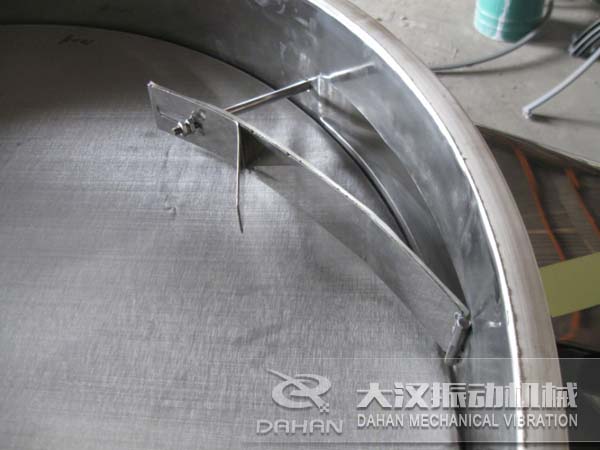

　直徑1000mm振動篩其獨有的閘門設計可延緩物料的通過時間，保證篩分精度。底座采用噴塑工藝處理永不生銹。

　1000型旋振篩篩分效率高、設計精巧耐用，精類、粘液均可篩分。換網容易、操作簡單、清洗方便。網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。

　帶閘門旋振篩使用的行業：

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

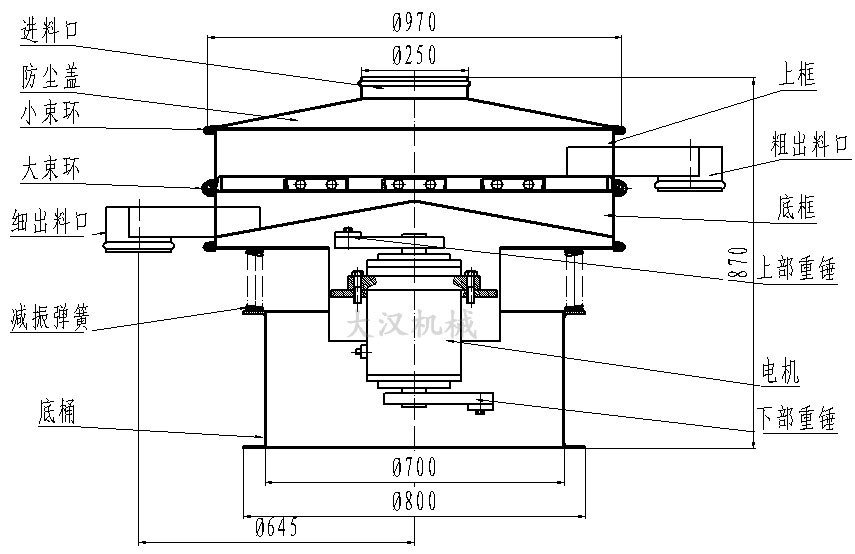

帶閘門旋振篩結構圖和技術參數：

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

帶閘門旋振篩的工作原理：

旋振篩是一種高精度細粉篩分機械，工作原理是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，由于其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”，根據外形結構被部分客戶稱呼為圓形振動篩，從材質上分標準型旋振篩和普通型旋振篩的，標準型的與物料接觸部分為304不銹鋼材質，底座為碳鋼材質，普通型的通體為普碳鋼材質。

通過改變振動電機的上下2塊偏心塊的夾角和質量，振動電機即可帶動設備產生不同大小的振動力，從而改變水平或垂直方向的振動幅度，進而改變篩分的流量和效率。

帶閘門旋振篩的安裝與調試：

?、旁O(shè)備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

?、圃O(shè)備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

?、情_(kāi)機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

?、犬?dāng)旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針?lè)较? (備注：否則應改變相序)運轉是否正常，有無異噪聲。

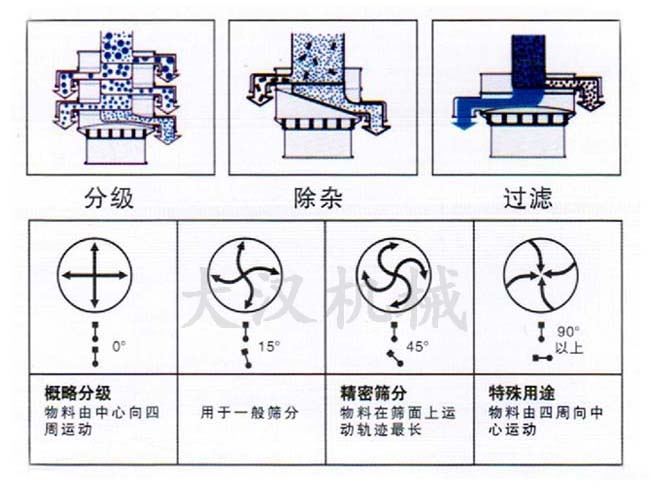

　⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
